木質バイオマス熱電併給設備

コンパクトでクリーンなソリューション

50 kW 木質ペレット(WE-50P)

WE-50Pは、産業および商業用の木質発電用のコンパクトでクリーンなソリューションです!
発電・熱出力
50 kWelおよび120 kWth
燃料
木質ペレット、6 mm、DIN EN Plus A1品質
燃料消費量
Ca. 42~44 kg/時*。
総合効率
85 %*

詳細

電気効率
25 %*

熱効率
60 %*

最大 フロー/リターン温度
90 °C / 60 °C (5000 l/h) 最大リターン温度 65 °C

公称電圧
400 V, 200 V

運転時間
8000時間/a**まで

制御装置
完全自動運転、オプションで24時間365日の遠隔監視が可能

ケースタイプ
20フィートHCシーコンテナ、長さ6,058 m x 幅2,438 m x 高さ2,869 m

試運転時間
8~72時間



*燃料の質による **メンテナンスと燃料の質による

50 kW 木質チップ (WE-50C)

WE-50Cは木質な木材チップを燃料として使用します。木質ガス化後、WE-50Pと同様にCHPユニットで電気と熱を発生させます。このプラントは特に林業や農業に適しています。
発電・熱出力
50 kWelおよび120 kWth
燃料
木質チップ EN14961-1、P16-P45、湿度8%~10
燃料消費量
Ca. 45~48 kg/時*。
総合効率
85 %*

詳細

電気効率
25 %*

熱効率
60 %*

最大 フロー/リターン温度
90 °C / 60 °C (5000 l/h) 最大リターン温度 65 °C

公称電圧
400 V, 200 V

運転時間
8000時間/a**まで

制御装置
完全自動運転、オプションで24時間365日の遠隔監視が可能

ケースタイプ
20フィートHCシーコンテナ、長さ6,058 m x 幅2,438 m x 高さ2,869 m

試運転期間
約 2日



*燃料の質による **メンテナンスと燃料の質による

135 kW 木質チップ、ブリケット (WE-135C)

135 kWのプラントは、その性能が実証されており、「クラシック」のひとつです。林業や木材加工、ホテル(温泉付き)、醸造所、酪農場、保育所、暖房ネットワークに最適です。木質チップに加え、このプラントはブリケット(木材残渣をプレスした大きい木質ペレットの様な物)でも運転できます。
発電・熱出力
135 kWelおよび266 kWth
燃料
木質チップ 30~70 mm
燃料消費量
Ca. 95 kg/時*。
総合効率
83,3 %*

詳細

電気効率
28,1 %

熱効率
55,4 %

最大 フロー/リターン温度
80-88 °C / 最大リターン温度 70 °C

定格電圧
400 V



*燃料の質に依存 **メンテナンスと燃料の質に依存

ギャラリー
使用されている製品

すべての参考文献を見る

活用分野

電気と熱の生産は、ニーズに応じてさまざまな使い方ができます。以下はその一例です。

発電

電気は完全または部分的に自家消費することができます。さらに、電気を自由市場で販売したり、公共送電網に供給することもできます。

発熱

熱は、建物の暖房、温水の生成、あるいは材料の乾燥などのプロセス熱として利用できます。
プロセス熱を発生させる場合、生産プロセスを中断させないよう、プラントの信頼性が特に重要になります。

プロセス熱プロジェクト

ミュールバッハ、南チロル州

南チロルのミュールバッハにあるグルラム梁メーカーは、2013年10月に125kWの発電所を送電網に接続し、現在は139kWを供給している。

その特徴は: このプラントの燃料は木屑ではなく、練炭である。



年間稼働時間 +8,600時間

Muhlbach-Prozesswarme

ドイツ、ヴェークシャイト

プロトタイプ・プラントは2009年からヴェークシャイトで稼働しており、125kWelを発電している。

電力は送電網に供給され、熱はプロセス熱として近隣の3社に販売され、暖房に利用されている。







Wegscheid-Prozesswarme

冷却生成

熱だけでなく、吸収式冷凍プラントと組み合わせて冷気を生産することもできます。このように、私たちのプラントは一年中付加価値を提供することができるのです。

冷却プロジェクト

イタリア、サンペイレ

2014年初め、イタリアのサンペイエに125 kW+65 kWのプラントが稼働した。顧客であるサラミ製造業者は電気を使用し、発生した熱を寒冷に変換する。

特別な機能 「ホットバージョン」、熱は105 ℃ で取り出される。





年間稼働時間 +8,200 時間

Sampeyre

自家消費とエネルギー供給

当社の製品は、企業の自家発電用としても、公共電力網(近隣の企業や集合住宅)への給電用としても適しています。

熱電併給発電所への電力供給

ガス化炉は、バイオガス プラントと並行して熱と電力を組み合わせて供給できます。

飲料水製造

凝縮プラントと組み合わせれば、熱を利用して空気から飲料水を作ることもできます。

ご興味はありますか?

お問い合わせは無料です。お客様のニーズ、会社の場所、ご希望をお聞かせいただければ、バイオマスCHPシステムがお客様の会社でどのように利用できるかをアドバイスいたします。
お問い合わせ

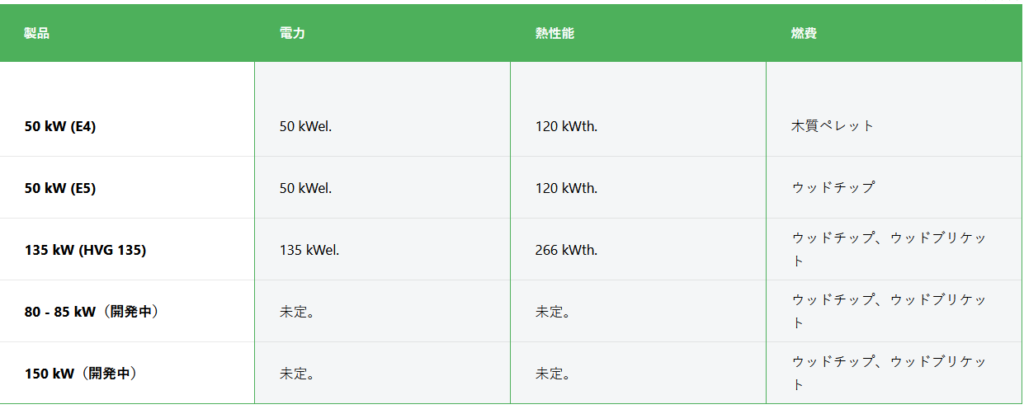

製品概要

当社のCHPユニットとその性能を比較してください。
製品
0
/yr
50 kW (WE-50P)
50 kW (WE-50C)
135 kW (WE-135C)
80 - 85 kW(WE-85C)
150 kW(WE-150C)
電力
89
/yr
50 kWel.
50 kWel.
135 kWel.
85 kWel.
150 kWel.
熱性能
0
/yr
120 kWth.
120 kWth.
266 kWth.
ca. 165 kWth.
ca. 295 kWth.
燃費
89
/yr
木質ペレット
ウッドチップ
ウッドチップ、ウッドブリケット
ウッドチップ、ウッドブリケット
ウッドチップ、ウッドブリケット
Overview table Wegscheid Entrenco products, electrical and thermal power, fuel consumption

燃料

Holzpellets Holzpresslinge aus Sägespänen mit Baumästen  Biomasse-Blockheizkraftwerke Wegscheid Entrenco

木質ペレット

木質ペレットは、主におがくずから作られる圧縮された木屑です。形が均一で高品質なので、バイオマスCHPプラントに最適です。ペレットはホースコンベヤでガス化炉に運ばれます。
メリット
- ペレットはすぐに加工できるため、省スペースで使用可能
- 高い標準化により、良好なガス化
- 清潔で整頓された代替案
- 機械のメンテナンスが少ない
Hackschnitzel Restholz

木質チップ

木材チップは、森林木材、製材所の副産物、産業廃棄物などの残材から生産される。木材チップは、保管に多くのスペースを必要とするため、特に農村部における熱電併給プラントの燃料として適している。木材チップはスクリューコンベアによってガス化炉に運ばれ、そこで木材ガスに変換される。
メリット
- 安価な材料
- 製材所やその他の木工産業に使いやすい
- サプライヤー市場が非常に発達しているため、納入計画が立てやすい
Holzbriketts-BHKW

ブリケット

鉋がけやおがくずなどの木材加工から出る木くずは、圧縮されてブリケットになります。
メリット
- 安価な材料
- 製材所やその他の木工産業に使いやすい
- サプライヤー市場が非常に発達しているため、納入計画が立てやすい

ご質問はありますか?

重要な質問への回答をまとめました。

木質バイオマスCHP装置は、御社にとって価値があるのか?

木質ガス化発電を備えたバイオマスCHPユニットは、夏場であっても常に大量の熱エネルギーを必要とする企業にとって、特に価値があります。木質バイオマスのコージェネレーション・プラントが最大限の経済性を発揮するのは、年間一定時間フル稼働した場合のみだからです。また、余剰熱エネルギーは、夏場の冷房エネルギーに変換することもできます。

CHPユニットを使用するための条件は?

私たちのCHPユニットは、一年中電気と熱を生み出している。したがって、年間を通じて十分な電力と熱の需要があるはずです。

技術的要件
現場でのシステムのスムーズな立ち上げを保証するため、顧客の皆様は以下のような現場での設置を提供します:

  • すべてのシステム構成部品に十分アクセスできる基礎
  • 十分な建物(屋内に設置する場合)
  • 適切な循環率を持つ十分な空気供給(建物内に設置する場合)
  • 400 V、100 Aの三相接続
  • E5ユニットに近接した外部燃料サイロ。
  • コンベアと貯蔵のためのスペース
  • 灰排出用アッシュハウスのスペース
  • 熱抽出 (5000 l/h ∆T 25°C)

木質ガス化発電用バイオマスCHPユニットの価格は?

木質ガス化発電プラントは、投資コストとランニングコストが大きく異なり、非常に個別的なソリューションです。さらに、さまざまな燃料と、場合によってはその処理も、さまざまなコストにつながります。プロセスや建物への適用によって、補助金の額も異なるため、総コストを一般化することはほとんど不可能です。

どのような資金サポートがありますか?

バイオマスコージェネレーションプラントによる木質ガス化発電でエネルギーを生産し、気候保護に貢献する企業は、ドイツにおいて様々なレベルの財政的支援を受けています。余剰電力の固定価格買取制度に加え、ドイツ連邦経済・輸出管理省(BAFA)は、対応するプロジェクトを支援しています。

また、ドイツ復興金融公庫(KfW)も、開発融資と対象費用の最大55%の返済補助金によって、気候変動に配慮した見直しを支援しています。また、ドイツの各州や地域は、バイオマスCHPユニットを先進的で環境に優しいエネルギー発電として利用することを奨励しています。

Biomasse Blockheizkraftwerke Wegscheid Entrenco Servicemitarbeiter bei der Anlagewartung

サービス

私たちのサービスは、計画から試運転、点検、メンテナンス、リモートメンテナンスまで、オールラウンドなサポートを提供します。詳しくはこちらをご覧ください。
サービス一覧へ
Biomasse Blockheizkraftwerk

テクノロジー

私たちの木質バイオマスCHPプラントがどのように機能するかをご紹介します。
テクノロジーへ
